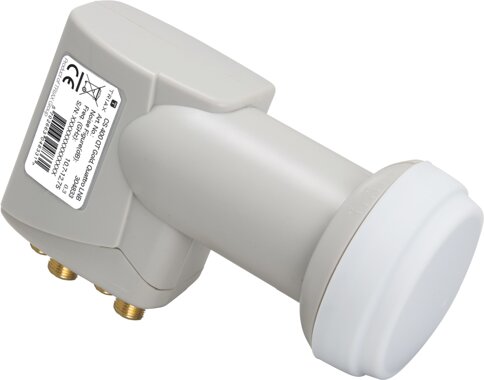

Triax CS 400 QT Gold

Details zu
Triax CS 400 QT Gold

Die Profi-LNB-Serie von TRIAX mit vergoldeten F-Buchsen, bietet optimale
Werte in bester Qualität und ist für alle gängigen Offset-P
arabolantennen mit Standard-Feedhalter von Ø 40 mm geeignet.

- Quattro LNB für Multischalter-Systeme
- hohe Verstärkung, hohe Entkopplung und optimiertes Phasenrauschen
- langlebig und witterungsbeständig
- farbige Markierungen der Ausgänge vereinfachen die Installation
- vergoldete F-Buchsen

Eigenschaften:
- LNB typ: Quattro
- Einspeisehorn diameter: Ø 40 mm
- F/D-Verhältnis: 0.6
- Lokaloszillator Temparaturschwankung: ± 3 MHz
- Output VSWR: 2.0:1
- Phasenrauschen @ Raumtemparatur - 100kHz: - 100 dBc/Hz
- Phasenrauschen @ Raumtemparatur - 10 kHz: - 80 dBc/Hz
- Phasenrauschen @ Raumtemparatur - 1kHz: - 60 dBc/Hz
- Störsignal niveau: - 60 (max.) dBm
- Spiegelfrequenzunterdrückung: 40 dB

Frequenzbereich:
- Lokaloszillator Frequenz High band: 10.6 GHz
- Lokaloszillator Frequenz Low band: 9.75 GHz
- ZF-Ausgang Frequenz Low band: 950...2150 MHz
- RF-Eingang Frequenz High band: 11.7...12.75 GHz
- RF-Eingang Frequenz Low band: 10.7...11,7 GHz

Verstärkung:
- Verstärkung (typ.): 55...65 dB
- Frequenzgang Verstärkung (26 MHz Segment): 5 dB
- Rauschmaß max.: typ 0.3 dB

Entkopplung:
- Polarisationsentkopplung: 20 dB

Elektrische Daten:
- Impedanz: 75 ?

Algemeine Daten:
- Betriebs-Temperatur Bereich: -30...60 °C
- Schaltspannung horizontal: 15.5...21.0 V/DC
- Schaltspannung vertikal: 10.5...14.5 V/DC
- Stromaufnahme DC: 195 mA
Triax 304833. Produktfarbe: Grau, Weiß, Spannung: 15.5...21.0 V/DC, 10.5...14.5 V/DC. Breite: 83 mm, Tiefe: 59 mm, Höhe: 136 mm
