Details zu

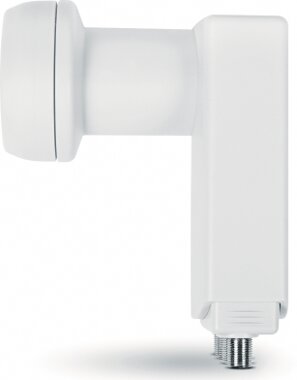

Technisat Universal Quattro LNB
Universal-Quattro-LNB
Signalumsetzer für den Mehr- bzw. Vielteilnehmerbetrieb (Quattro-LNB)
Der LNB eignet sich für die DigitalSat-Antennen SATMAN 650 Plus, 850 Plus und 1200 und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die digital, analog oder in HD-Qualität über Satellit ausgestrahlt werden.
Zur Befestigung des LNBs benötigt man zusätzlich noch unsere Adapterschelle (0000/0440).
Der Quattro-LNB verfügt über vier Ausgänge und ist speziell für den Einsatz in Mehrteilnehmeranlagen konzipiert. Empfehlenswert ist die Verwendung eines Quattro-LNB auf jeden Fall dann, wenn die Versorgung von mehr als vier Teilnehmern gewünscht wird.
Multischalter erforderlich
Da an jedem Ausgang des Universal-Quattro-LNB ein unterschiedlicher Teil des Empfangsbereichs anliegt (ein sog. SatBlock) und nicht das gesamte Frequenzspektrum, ist zur Verteilung der Sat-Signale ein Multischalter-System erforderlich. Dieses Verteilsystem ermöglicht den unabhängigen und ungehinderten Zugriff eines jeden Teilnehmers auf die gesamte Bandbreite der zur Verfügung stehenden Sat-Signale.
Die Empfangsgeräte können immer nur indirekt, d. h. auf dem Weg über die Verteilkomponenten an den Quattro-LNB angeschlossen werden.
Installationsbeispiel: Mehr-Teilnehmer-Empfang
In diesem Beispiel sollen 16 Receiver unter Verwendung eines kaskadierenden Multischaltersystems mit den TV- und Radiosignalen einer Satellitenposition versorgt werden. Dieses Verteilsystem läßt sich z. B. problemlos mit einem TechniSwitch 5/8 G (Grundeinheit) und einem TechniSwitch 5/8 K (Kaskade) einrichten.
Benötigt werden hierzu im wesentlichen eine Satellitenschüssel mit AZ/EL-Halterung und Universal-Quattro-LNB sowie zwei Multischalter (vom Typ Grundeinheit und Kaskade), 16 Satellitenreceiver, 16 Antennensteckdosen und die entsprechenden Kabelstrecken mit den zugehörigen F-Steckern.
FreiSatDigitalVia Satellit kann ein Vielfaches des Programmangebots von TV- und Radiosendern empfangen werden, als dies über Kabel und Antenne möglich ist. Allein über die Satellitenposition ASTRA 19,2° Ost lassen sich hunderte internationale TV-und Radioprogramme kostenfrei empfangen.
TV und RadioEmpfang aller freien digitalen TV- und Radioprogramme via Satellit (FreiSat-Digital)
