Details zu

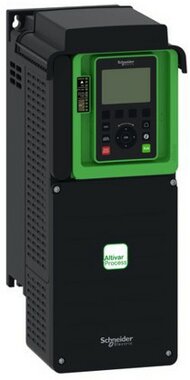

Schneider Elect ATV630D11N4 Frequenzumrichter
Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV650, mit Hauptschalter. Abmessungen 171 x 409 x 233 mm, Leistung KW 11 kW. Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet).
- Netzfrequenz: 50/60 Hz
- Eingangsphasenzahl: 3
- Ausgangsphasenzahl: 3
- Max. Ausgangsfrequenz: 500Hz
- Max. Ausgangsspannung: 480V
- Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 11kW
- Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 11kW
- Relative symmetrische Netzfrequenztoleranz: 5%
- Relative symmetrische Netzspannungstoleranz: 10%
- Anzahl der analogen Ausgänge: 2
- Anzahl der analogen Eingänge: 3
- Anzahl der digitalen Ausgänge: 0
- Anzahl der digitalen Eingänge: 6
- Mit Bedienelement: ja
- Einsatz im Industriebereich zulässig: ja
- Einsatz im Wohn- und Gewerbebereich zulässig: ja
- Unterstützt Protokoll für TCP/IP: ja
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für CAN: nein
- Unterstützt Protokoll für INTERBUS: nein
- Unterstützt Protokoll für ASI: nein
- Unterstützt Protokoll für KNX: nein
- Unterstützt Protokoll für Modbus: ja
- Unterstützt Protokoll für Data-Highway: nein
- Unterstützt Protokoll für DeviceNet: ja
- Unterstützt Protokoll für SUCONET: nein
- Unterstützt Protokoll für LON: nein
- Unterstützt Protokoll für PROFINET IO: ja
- Unterstützt Protokoll für PROFINET CBA: nein
- Unterstützt Protokoll für SERCOS: nein
- Unterstützt Protokoll für Foundation Fieldbus: nein
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für AS-Interface Safety at Work: nein
- Unterstützt Protokoll für DeviceNet Safety: nein
- Unterstützt Protokoll für INTERBUS-Safety: nein
- Unterstützt Protokoll für PROFIsafe: nein
- Unterstützt Protokoll für SafetyBUS p: nein
- Unterstützt Protokoll für BACnet: nein
- Unterstützt Protokoll für sonstige Bussysteme: nein
- Anzahl der HW-Schnittstellen Industrial Ethernet: 1
- Anzahl der Schnittstellen PROFINET: 0
- Anzahl der HW-Schnittstellen seriell RS-232: 0
- Anzahl der HW-Schnittstellen seriell RS-422: 0
- Anzahl der HW-Schnittstellen seriell RS-485: 1
- Anzahl der HW-Schnittstellen seriell TTY: 0
- Anzahl der HW-Schnittstellen USB: 0
- Anzahl der HW-Schnittstellen parallel: 0
- Anzahl der HW-Schnittstellen sonstige: 0
- Mit optischer Schnittstelle: ja
- Mit PC-Anschluss: nein
- Bremschopper integriert: nein
- 4-Quadrantenbetrieb möglich: ja
- Art des Umrichters: U-Umrichter
- Schutzart (IP): IP21
- Höhe: 409mm
- Breite: 171mm
- Tiefe: 233mm
Suchbegriffe: Frequenzumrichter, Frequenzumformer, ATV, Antriebsverstärker, Antrieb, Altivar Prozess, Altivar Process, Altivar
Hersteller:
Schneider Electric GmbH, Gothaer Str. 29, 40880, RATINGEN, DE, www.schneider-electric.de, de-schneider-service@se.com
