Details zu

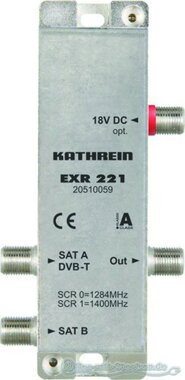

Kathrein EXR 221
Bei Betrieb an einem LNB muß zusätzlich das Netzteil NCF18 (0154752) verwendet werden!
- Einkabel-Mini-Multischalter zur Verteilung von digitalen Sat-ZF-Signalen (einschließlich HDTV) und terrestrischen Signalen über ein Kabel für einen Twin-Receiver oder zwei Single-Receiver in einem Einfamilien-Haushalt
- Keine Einschränkung in der Programmvielfalt - es wird das komplette Programmangebot von bis zu zwei Satelliten übertragen
- Der Einkabel-Mini-Multischalter enthält keine eigene Schaltmatrix. Er wird deshalb an zwei freien Anschlüssen eines Multischalters (z. B. EXR 2908) oder an zwei Anschlüssen eines Twin- oder Quad-Speisesystems (z. B. UAS 585) betrieben
- Der Einkabel-Mini-Multischalter erzeugt die zur Ansteuerung und Versorgung des angeschlossenen Multischalters oder Speisesystems benötigten 14/18 V und 22 kHz sowie die DiSEqCTM-Befehle, aus der Ausgangsspannung des Receivers
- Sind alle Receiver ausgeschaltet, benötigt der Einkabel-Mini-Multischalter keinen Strom
- Für die Transponderwahl sind spezielle Tuner-Bausteine, sogenannte SCR (Satellite Channel Router), zur Umsetzung auf die Teilnehmer-Frequenzen im Einkabel-Mini-Multischalter integriert
- Jedem Receiver ist eine Teilnehmer-Frequenz fest zugeordnet (ein Twin-Receiver benötigt zwei Teilnehmer-Frequenzen)
- Entspricht dem SCR-Einkabel-Standard nach EN 50494, d. h. die angeschlossenen Receiver müssen ebenso dieser Norm entsprechen
- Der Empfang des terrestrischen Bereiches 5-862 MHz über den Eingang A ist auch bei ausgeschaltetem Sat-Receiver möglich
- Für den Betrieb eines Speisesystemes mit mehr als 80-mA- oder Multischaltern mit mehr als 2 x 40-mA-Stromaufnahme ist der Anschluss des Steckernetzteiles NCF 18 (nicht im Lieferumfang enthalten) an der mit DC gekennzeichneten Buchse notwendig
- Für die Innenmontage
