Eltako Stromstoß-Gruppenschalter für Zentralsteuerung

Details zu
Eltako Stromstoß-Gruppenschalter für Zentralsteuerung

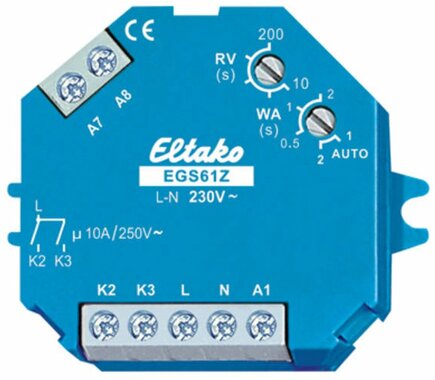

Stromstoß-Gruppenschalter für Zentralsteuerung, 1+1 Schließer nicht potenzialfrei 10A/250V AC, für einen 230V AC-Motor. Stand-by-Verlust nur 0.4 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 32mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet einen 230V-Motor für ein Beschattungselement oder einen Rollladen. Steuer-, Versorgungs- und Schaltspannung 230V. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Über den Steuertaster an A1 wird impulsweise auf, halt, ab, halt gesteuert. Über die zusätzlichen Steuereingänge A7 und A8 wird zentral auf und zentral ab mit Priorität gesteuert. A1, A7 und A8 benötigen das selbe Potenzial wie L. Mit Priorität deswegen, weil diese Steuereingänge nicht von anderen Steuereingängen übersteuert werden können, solange der Zentral-Steuerkontakt geschlossen ist. Mit einem Steuersignal wird die Schaltstellung auf oder ab aktiviert. Ein weiteres Steuersignal (<700ms) an diesem Steuereingang unterbricht den Ablauf sofort, ein weiteres Steuersignal (>700ms) führt die laufende Aktion weiter aus. Mit dem Drehschalter RV wird die Rückfallverzögerung eingestellt. Befindet sich der Stromstoß-Gruppenschalter in der Stellung auf oder ab, so läuft die eingestellte Verzögerungszeit, an deren Ende das Gerät automatisch auf halt umschaltet. Die Verzögerungszeit muss daher mindestens so lange gewählt werden, wie das Beschattungselement oder der Rollladen benötigt, um von einer Endstellung in die andere zu kommen. Mit dem Drehschalter WA wird die Wendeautomatik gesteuert: In der Einstellung zwischen 0.5 und 2 Sekunden Wendezeit ist die Wendeautomatik eingeschaltet. Hierbei wird nur bei ab nach Ablauf der mit dem oberen Drehschalter eingestellten Verzögerungszeit eine Drehrichtungsumkehr vollzogen, um z.B. Markisen zu spannen oder Jalousien in eine bestimmte Position zu stellen. AUTO 1: Keine Wendeautomatik und keine Komfortwendefunktion. A7 und A8 Betätigung < 1s = statischer Ablauf (Kontakt schließt nur während der Betätigung) Betätigung > 1s = dynamischer Ablauf (Kontakt bleibt geschlossen), Stopp mit neuer Betätigung. AUTO 2: Wendeautomatik mit 1s Wendezeit. Zusätzlich ist die örtliche Komfortwendefunktion für Jalousien an A1 aktiv: Ein Doppelimpuls bewirkt das langsame Drehen in die Gegenrichtung, welches mit einem weiteren Impuls gestoppt wird.

• Jalousieaktor
• Rollladenaktor
