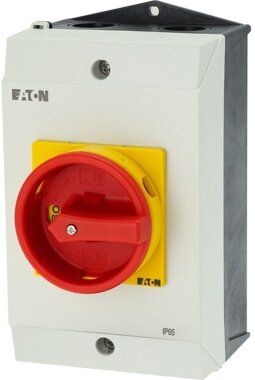

Eaton T3-4-15682/I2/SVB HAUPTSCHALTER
Hauptschalter, T3, 32 A, Aufbau, 4 Baueinheit(en), 6-polig, 1 Schließer, 1 Öffner, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung

Ausgerüstet mit rotem Sperrgriff und gelbem Sperrkranz. 0-Stellung abschließbar mit max. 3 Vorhängeschlössern. Verwendbar als Not-Aus-Schalter nach VDE 0113 und als Reparatur- und Wartungsschalter. Mit Hilfskontakten 1Ö/1S.

  • Polzahl: 6
  • Bemessungsbetriebsleistung bei AC-23, 400 V: 15kW
  • Anzahl der Hilfskontakte als Öffner: 1
  • Anzahl der Hilfskontakte als Schließer: 1
  • Anzahl der Hilfskontakte als Wechsler: 0
  • Bemessungsdauerstrom Iu: 32A
  • Max. Bemessungsbetriebsspannung Ue bei AC: 690V
  • Ausführung als NOT-AUS-Einrichtung: ja
  • Schutzart (IP), frontseitig: IP65
  • Anschlussart Hauptstromkreis: Schraubanschluss
  • Gerätebauart: Komplettgerät im Gehäuse
  • Ausführung des Betätigungselements: Türkupplungsdrehantrieb
  • Geeignet für Bodenbefestigung: ja
  • Bedingter Bemessungskurzschlussstrom Iq: 1kA
  • Motorantrieb integriert: nein
  • Geeignet für Frontbefestigung 4-Loch: nein
  • Ausführung als Wartungs-/Reparaturschalter: ja
  • Spannungsauslöser optional: nein
  • Geeignet für Frontbefestigung Zentral: nein
  • Geeignet für Zwischenbau: nein
  • Geeignet für Verteilereinbau: nein
  • Ausführung als Hauptschalter: ja
  • Ausführung als Sicherheitsschalter: ja
  • Motorantrieb optional: nein
  • Verriegelbar: ja
  • Ausführung als Wendeschalter: nein
  • Bemessungskurzzeitstromfestigkeit Icw: 0,65kA
  • Farbe des Betätigungselements: rot
  • Bemessungsbetriebsspannung: 690V
  • Bemessungsbetriebsleistung bei AC-3, 400 V: 11kW
  • Schaltleistung bei 400 V: 15kW
  • Bemessungsdauerstrom bei AC-21, 400 V: 32A
  • Anzahl der Schalter: 1
  • Bemessungsdauerstrom bei AC-23, 400 V: 32A
  • Schutzart (NEMA): 12

Suchbegriffe: Isolierstoffgehäuse, Kapselung, Kleingehäuse, Leitungsdurchsteckmembran, Netztrennschalter, Nockenschalter, Not-Aus, Reparaturschalter, Vorhängeschlosssperre, Wartungsschalter

Hersteller:
Eaton Electric GmbH, Hein-Moeller-Str. 7 - 11, 53115, BONN, DE, www.eaton.com, info-Bonn@eaton.com
Hinweise zur Batterie- und Geräteentsorgung

Downloads

Genaue technische Spezifikationen für "Eaton T3-4-15682/I2/SVB HAUPTSCHALTER" können nachfolgendem Datenblatt entnommen werden:


Merkmale
TypKippschalter
Anzahl der Pole6P
Eingebaute AnzeigeNein
Internationale Schutzart (IP-Code)IP65
ProduktfarbeRot, Weiß, Gelb

Gewicht und Abmessungen
Breite100 mm
Tiefe135 mm
Höhe180 mm

Betriebsbedingungen
Temperaturbereich in Betrieb-25 - 40 °C
