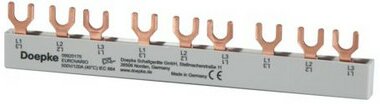

Doepke EV-S G 3.9.120 Sammelschiene
Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen; große Variantenvielfalt; hohe Zeitersparnis bei der Verdrahtung; Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.
- Anzahl der Phasen: 3
- Polzahl: 3
- Geeignet für Anzahl Geräte: 9
- Teilungsmaß: 17,8mm
- Querschnitt: 10mm²
- Länge: 159mm
- Zuschneidbar: nein
- Bemessungsdauerstrom Iu: 63A
- Ausführung des elektrischen Anschlusses: Gabel
- Isoliert: ja
- Bemessungsstoßspannung: 4,5kV
- Bedingter Bemessungskurzschlussstrom Iq: 15kA
- Max. Bemessungsbetriebsspannung Ue: 500V
- Bemessungskurzzeitstromfestigkeit Icw: 15kA
- Geeignet für Geräte mit N-Leiter: nein
- Geeignet für Geräte mit Hilfsschalter: nein
- Farbe: grau
Suchbegriffe: Phasenschiene, Eurovario, Verdrahtungsmaterial
Hersteller:
Doepke Schaltgeräte GmbH & Co.KG, Stellmacherstraße 11, 26506, NORDEN, DE, www.doepke.de, info@doepke.de
