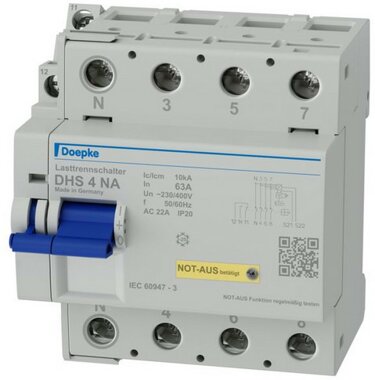

Doepke DHS 4-063 NA Lasttrennschalter Not-Aus
Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS mit Not-aus-Funktion ermöglichen den Anschluss einer Not-aus-Einrichtung, wie z. B. Taster. Eine integrierte LED signalisiert die Auslösung durch ein Betätigungselement oder durch Drahtbruch. Eine Wiedereinschaltung wird bis zur Behebung verhindert. Eigenschaften: mit Not-Aus-Funktion zur Auslösung bzw. Abschaltung mittels Betätigungselementen; Überwachung der Not-Aus-Funktion auf Drahtbruch und Anzeige durch eine LED; hohe Kurzschlussfestigkeit und hohes Schaltvermögen; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschienen; Schaltstellungsanzeige; Sichtfenster für Beschriftungsetiketten; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einsatzgebiete: besonders geeignet für den Einsatz in Hauptverteilungen in weit ausgedehnten Stromversorgungen z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze usw; Hinweise: Gemäß EN 60947-3 werden in der Praxis Lastschalter, Trennschalter und Lasttrennschalter als Hauptschalter eingesetzt. Der Lastschalter muss Ströme unter Betriebsbedingungen im Stromkreis (einschließlich einer festgelegten betriebsmäßigen Überlast) einschalten, führen und ausschalten. In ausgeschalteter Stellung ist hierbei keine Trennfunktion erforderlich. Ein Lastschalter ist daher für eine sichere Trennung im Sinne der internationalen Errichtungsvorschriften nicht geeignet. Trennschalter müssen in ausgeschalteter Stellung die entsprechenden Anforderungen an eine Trennfunktion erfüllen, jedoch brauchen im Betriebsfall nur Ströme vernachlässigbarer Größe geschaltet werden. Die Kombination beider Ausführungen ist der Lasttrennschalter. der beide Eigenschaften in sich vereint und somit universell für gefahrloses Freischalten elektrischer Anlagen einsetzbar ist.
- Ausführung als Hauptschalter: nein
- Ausführung als Wartungs-/Reparaturschalter: nein
- Ausführung als Sicherheitsschalter: nein
- Ausführung als NOT-AUS-Einrichtung: nein
- Ausführung als Wendeschalter: nein
- Anzahl der Schalter: 1
- Max. Bemessungsbetriebsspannung Ue bei AC: 440
- Bemessungsdauerstrom Iu: 63
- Bemessungsdauerstrom bei AC-21, 400 V: 63
- Bemessungskurzzeitstromfestigkeit Icw: 10
- Schaltleistung bei 400 V: 29,7
- Bedingter Bemessungskurzschlussstrom Iq: 10
- Polzahl: 4
- Anzahl der Hilfskontakte als Öffner: 0
- Anzahl der Hilfskontakte als Schließer: 0
- Anzahl der Hilfskontakte als Wechsler: 1
- Motorantrieb optional: nein
- Motorantrieb integriert: nein
- Spannungsauslöser optional: nein
- Gerätebauart: Komplettgerät im Gehäuse
- Geeignet für Bodenbefestigung: nein
- Geeignet für Frontbefestigung 4-Loch: nein
- Geeignet für Frontbefestigung Zentral: nein
- Geeignet für Verteilereinbau: nein
- Geeignet für Zwischenbau: nein
- Farbe des Betätigungselements: sonstige
- Ausführung des Betätigungselements: Kipphebel
- Verriegelbar: nein
- Anschlussart Hauptstromkreis: Schraubanschluss
- Schutzart (IP), frontseitig: IP20
- Schutzart (NEMA): 1
