Details zu

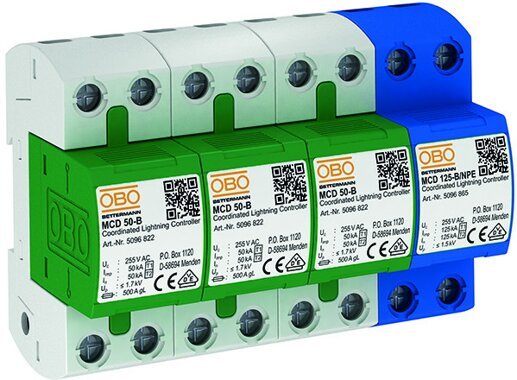

Bettermann MCD 50-B/3+1 CoordinatedLightningContro
Kombiableiter, 4-polig, zum Einsatz in TN-S und TT-Netzen. Komplett vorkonfektioniert und anschlussfertig bestehend aus: MCD 50-B: Koordinierter Blitzstromableiter Typ 1 (Klasse B) nach EN 61643-11 und MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1 (Klasse B) nach EN 61643-11 für den Einsatz in TN- und TT-Systemen. Schnittstelle 0 auf 1 gemäß Blitzschutzonen-Konzept nach IEC 61312-1 bzw. VDE 0185-305 (IEC 62305). Ableitvermögen 50 kA (10/350 µs) pro Pol (L-N). Ableitvermögen 125 kA (10/350 µs) pro Pol (N-PE). Entspricht VDN-Richtlinie 2. Auflage 2004. Schutzpegel <, 1,3 kV. Netzfolgestromlöschend 25 kA Ipeak. Inkl. Steckkappen zur Kennzeichnung der Anschlüsse. Gekapselte, nicht ausblasende Funkenstrecke. Anwendung: Blitzschutzpotentialausgleich bei Gebäuden mit äußerem Blitzschutz der Klasse I bis IV und in handelsüblichen Verteilergehäusen.
- Blitzstoßstrom (10/350 µs): 125kA
- Nennableitstoßstrom (8/20): 125kA
- Höchste Dauerspannung AC: 255V
- Nennspannung AC: 230V
- Schutzpegel: 1,3kV
- Folgestromlöschfähigkeit: 25kA
- Montageart: Hutschiene TH35
- Baugröße: 8 TE
- Mit Fernmeldekontakt: nein
- Ausblasend: nein
- Signalisierung am Gerät: ohne
- Prüfklasse Typ 1: ja
- Netzform DC: nein
- Geeignet für Außengebrauch: nein
- Netzform TT: nein
- Netzform TN-C-S: nein
- Integrierte Vorsicherung: nein
- Netzform TN-S: nein
- Netzform sonstige: nein
- Netzform TN: nein
- Netzform TN-C: nein
- Netzform IT: nein
Suchbegriffe: Blitzstromableiter, Energietechnik, Funkenstrecke, Funkenstrecken-Oberteil, Grobschutz, Blitzschutz, Ableiter, Kombi-Ableiter, Oberteil, Überspannungsableiter
Hersteller:
OBO Bettermann GmbH & Co. KG, Hüingser Ring 52, 58710, MENDEN, DE, www.obo-bettermann.com, info@obo.de
