Details zu

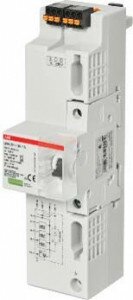

ABB OVR ZP+ 3N 7.5-255 MCB6 ÜSS-Abl.Typ 1+2
Kombinierte Blitz- und Überspannungs-Schutzeinrichtung Typ 1+2, zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen. Geprüfter SPD Typ 1 und Typ 2 nach DIN EN 61643-11. Die Kombi-Ableiter können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen des Blitzschutzzonenkonzeptes verwendet werden. Die Geräte bestehen aus leckstromfreien Funkenstrecken und sind für den Vorzählerbereich geeignet. Die Funktionsanzeige erfolgt über eine optische Anzeige und sind werkzeugfrei aufrastbar auf das 40mm Sammelschienensystem
- Netzform DC: nein
- Netzform IT: nein
- Netzform TN: ja
- Netzform TN-C: nein
- Netzform TN-C-S: ja
- Netzform TN-S: ja
- Netzform TT: ja
- Netzform sonstige: nein
- Polzahl: 4
- Blitzstoßstrom (10/350 µs): 7,5kA
- Höchste Dauerspannung AC: 255V
- Nennspannung AC: 230V
- Schutzpegel: 1,5kV
- Schutzpegel L-N: 1,5kV
- Schutzpegel L-PE: 1,5kV
- Schutzpegel N-PE: 1,5kV
- Folgestromlöschfähigkeit: 25kA
- Montageart: Sammelschiene
- Baugröße: 2 TE
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35mm²
- Max. Leiterquerschnitt flexibel (feindrähtig): 50mm²
- Fernsignalisierung: nein
- Signalisierung am Gerät: optisch
- Prüfklasse: Typ 1 und 2
- Integrierte Vorsicherung: nein
- Energetisch koordinierte Schutzwirkung zum Endgerät: nein
- Spannungsschaltende Funkenstreckentechnologie: nein
- Überstromgeschützter Spannungsabgriff: nein
- Schutzart (IP): IP20
Suchbegriffe: Überspannungsableiter, Typ T1 - T2 - T3, Kombi-Ableiter
Hersteller:
ABB Stotz-Kontakt / Striebel & John, Eppelheimerstraße 82, 69123, HEIDELBERG, DE, www.abb.com, info.bje@de.abb.com
