Details zu

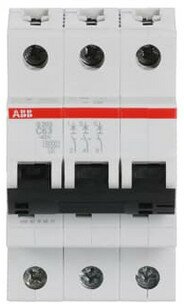

ABB S203-C63 Sicherungsautomat 6kA,63A,3P
Die Sicherungsautomaten der Baureihe S 200S schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1. Die abgangsseitige Steckklemme ermöglicht eine werkzeuglose Montage von Leitungen bis 4mm². Eine Spannungsprüfung kann auch bei angeschlossenen Leitungen am vorgesehenen Prüfpunkt durchgeführt werden. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
- Einbautiefe: 69mm
- Auslösecharakteristik: C
- Polzahl (gesamt): 3
- Anzahl der abgesicherten Pole: 3
- Bemessungsstrom: 63A
- Bemessungsspannung: 400V
- Bemessungsisolationsspannung Ui: 440V
- Bemessungsstoßspannungsfestigkeit Uimp: 4kV
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6kA
- Spannungsart: AC/DC
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 20kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10kA
- Energiebegrenzungsklasse: 3
- Unterputzmontage: nein
- Mitschaltender Neutralleiter: nein
- Überspannungskategorie: 3
- Verschmutzungsgrad: 3
- Zusatzeinrichtungen möglich: ja
- Schutzart (IP): IP20
- Explosionsgeschützt: nein
Suchbegriffe: Leitungsschutzschalter, S200, Sicherungsautomat
Hersteller:
ABB Stotz-Kontakt / Striebel & John, Eppelheimerstraße 82, 69123, HEIDELBERG, DE, www.abb.com, info.bje@de.abb.com
Genaue technische Spezifikationen für "ABB S203-C63 Sicherungsautomat 6kA,63A,3P" können nachfolgendem Datenblatt entnommen werden:
|
|---|
| 69mm |
| C |
| 3 |
| 3 |
| 63A |
| 400V |
| 440V |
| 4kV |
| 6kA |
| AC/DC |
| 6kA |
| 20kA |
| 10kA |
| 3 |
| nein |
| nein |
| 3 |
| 3 |
| ja |
| IP20 |
| nein |
